Productomschrijving

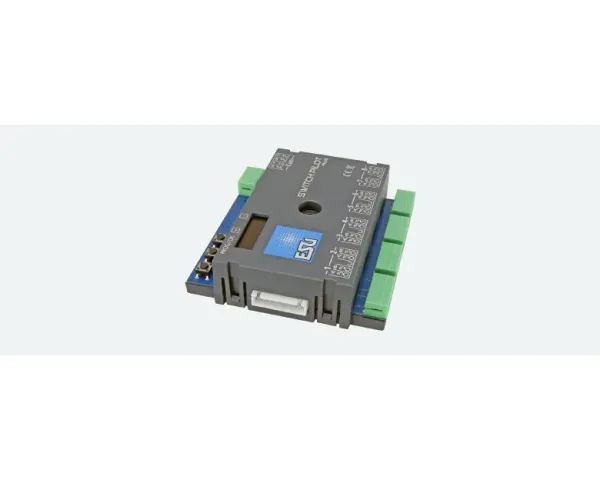

SwitchPilot 3-decoders zijn geoptimaliseerd voor stationair gebruik op uw systeem en kunnen conventionele dubbelspoel-wisselaandrijvingen, lichtsignalen, magneetontkoppelaars, lampen of andere stationaire verbruikers aansturen. Om de nogal omslachtige configuratie van magneetdecoders te vereenvoudigen, heeft de SwitchPilot 3 een innovatief bedieningsconcept met een 4-regelig, verlicht OLED-display en drie bedieningsknoppen.

Modi

De SwitchPilot 3 is multiprotocol en kan worden gebruikt met werkstations volgens het Märklin® Motorola®-systeem (bijv. 6021, Central Station® of Mobile Station®) en met DCC-compatibele bedieningspanelen. De configuratie kan zowel op het hoofdspoor als op het programmeerspoor plaatsvinden. Dankzij RailCom® kunnen ook CV's worden uitgelezen.

Werking

De SwitchPilot 3 kan rechtstreeks worden gevoed door het digitale systeem of door een externe gelijkstroom- of wisselspanningsbron. Het apparaat heeft in totaal 8 transistoruitgangen, gegroepeerd in 4 uitgangsparen 1 tot en met 4. Elk uitgangspaar bevat twee uitgangen (OutA en OutB) en kan individueel worden geconfigureerd voor de gewenste toepassing: In pulsmodus wordt de uitgang ingeschakeld zodra een schakelcommando wordt ontvangen. Doordat de uitgang automatisch weer uitschakelt zodra de in de decoder opgeslagen tijd is verstreken, wordt het doorbranden van magnetische aandrijvingen voorkomen. Op dit moment (K83-compatibel) blijft de uitgang actief zolang de knop op het bedieningspaneel is ingedrukt. Deze bedrijfsmodus is geschikt voor wisselaandrijvingen met einduitschakeling of voor ontkoppelaars. In bistabiele continue werking (K84-compatibel) worden de twee uitgangen in- en uitgeschakeld: Bij het indrukken van de eerste knop (rood) op het bedieningspaneel wordt uitgang Out A ingeschakeld. Deze blijft actief totdat het indrukken van de toegewezen knop (groen) uitgang Out B van dezelfde uitgangsgroep activeert. Uitgang A en Uitgang B gedragen zich als een wisselschakelaar. In de wisselmodus worden de uitgangen Uitgang A en Uitgang B van een uitgangspaar afwisselend ingeschakeld met een instelbare knipperfrequentie. De wisselindicator wordt gestart met het commando "Ge- rade/Green" op de toegewezen knop en weer gestopt met het commando "Branching/Red". Optioneel kan de uitgang ook langzaam worden gedimd (het zogenaamde "zoomen" voor simulatie van een gloeilamp). Met de SwitchPilot 3-modusschakelaar kunt u alle uitgangsparen razendsnel tegelijk naar de "k83"- of "k84"-modus schakelen, ongeacht hun configuratie.

Feedback

Omdat de SwitchPilot 3 RailCom®-compatibel is, kunnen alle instellingen direct in de ingebouwde modus worden uitgelezen en op verzoek worden gewijzigd. In combinatie met een ECoS als ideale "partner" kan de SwitchPilot 3 de actuele wisselstand registreren en weergeven met de juiste wisselaandrijvingen. Eindelijk weet u zeker dat uw wissel correct is geschakeld!

Instellen

De SwitchPilot 3 kan flexibel worden ingesteld, zowel op het programmeerspoor met DCC-bedieningspanelen als op het hoofdspoor met POM ("Programming on Main") of kan worden uitgelezen via RailCom® CV's. Op verzoek leert hij de adressen ook direct via een programmeerknop. De eenvoudigste manier om in te stellen is natuurlijk met het geïntegreerde OLED-display en de drie invoerknoppen: Alle (!) instellingen kunnen direct op de decoder worden gecontroleerd en op verzoek worden gewijzigd. Programmeren met behulp van uw bedieningspaneel is niet nodig. Het kan echt niet eenvoudiger. De ESU LokProgrammer kan worden gebruikt voor firmware-updates.

Beveiliging

Net als bij onze locomotiefdecoders zijn de uitgangen van de SwitchPilot 3 grotendeels beveiligd tegen overbelasting. We willen dat u zo lang mogelijk plezier heeft van uw decoder.
