Productomschrijving

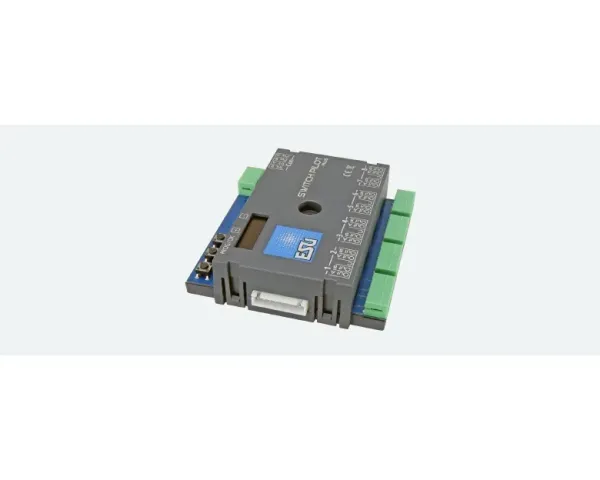

De SwitchPilot 3 Plus-decoders zijn geoptimaliseerd voor stationair gebruik op uw systeem en kunnen conventionele dubbelspoel-wisselaandrijvingen, lichtsignalen, magneetontkoppelaars, lampen of andere stationaire verbruikers aansturen. Om de nogal omslachtige configuratie van magneetdecoders te vereenvoudigen, heeft de SwitchPilot 3 Plus een innovatief bedieningsconcept met een 4-regelig, verlicht OLED-display en drie bedieningsknoppen.

Modi

De SwitchPilot 3 Plus is multiprotocol en kan worden gebruikt met bedieningspanelen volgens het Märklin® Motorola®-systeem (bijv. 6021, Central Station® of Mobile Station®) en met DCC-compatibele bedieningspanelen. De configuratie kan zowel op het hoofdspoor als op het programmeerspoor plaatsvinden. Dankzij RailCom® kunnen ook CV's worden uitgelezen.

Werking

De SwitchPilot 3 Plus kan rechtstreeks worden gevoed door het digitale systeem of door een externe gelijkstroom- of wisselspanningsbron. Het apparaat heeft in totaal 16 transistoruitgangen, gegroepeerd in 8 uitgangsparen 1 tot en met 8. Elk uitgangspaar bevat twee uitgangen (OutA en OutB) en kan individueel worden geconfigureerd voor de gewenste toepassing: In pulsmodus wordt de uitgang ingeschakeld zodra een schakelcommando wordt ontvangen. Omdat de uitgang automatisch weer uitschakelt zodra een in de decoder opgeslagen tijd is bereikt, wordt doorbranden van magnetische componenten voorkomen. Op dit moment (K83-compatibel) blijft de uitgang actief zolang de knop op het bedieningspaneel wordt ingedrukt. Deze bedrijfsmodus is geschikt voor wisselaandrijvingen met einduitschakeling of voor het verwijderen van condensatoren. In bistabiele continue werking (K84-compatibel) worden de twee uitgangen in- en uitgeschakeld: Bij het indrukken van de eerste knop (rood) op het bedieningspaneel wordt uitgang Out A ingeschakeld. Deze blijft actief totdat het indrukken van de toegewezen knop (groen) uitgang Out B van dezelfde uitgangsgroep activeert. Uitgang A en Uitgang B gedragen zich als een wisselschakelaar. In de wisselmodus worden de uitgangen Uitgang A en Uitgang B van een uitgangspaar afwisselend ingeschakeld met een instelbare knipperfrequentie. De wisselindicator wordt gestart met het commando "Gerade/Green" van de toegewezen knop en weer gestopt met het commando "Branching/Red". Optioneel kan de uitgang ook langzaam gedimd en gedimd worden (zogenaamde "zoom" voor gloeilampsimulatie).

Instellen

De SwitchPilot 3 Plus kan flexibel worden ingesteld op het programmeerspoor met DCC-bedieningspanelen of op het hoofdspoor met POM ("Programming on Main") of kan ook worden uitgelezen via RailCom® CV's. Op verzoek leert hij de adressen ook direct via een programmeerknop. De instelling is natuurlijk het eenvoudigst met de geïntegreerde OLED-displays en de drie invoerknoppen: Alle (!) instellingen kunnen direct op de decoder worden gecontroleerd en op verzoek worden gewijzigd. "Programmeren" met hulp van uw centrale is niet nodig. Het kan echt niet eenvoudiger. De ESU LokProgrammer kan worden gebruikt voor firmware-updates.

Beveiliging

Net als bij onze locomotiefdecoders zijn de uitgangen van de SwitchPilot 3 Plus beveiligd tegen overbelasting. We willen dat u zo lang mogelijk plezier heeft van uw decoder.
