Productomschrijving

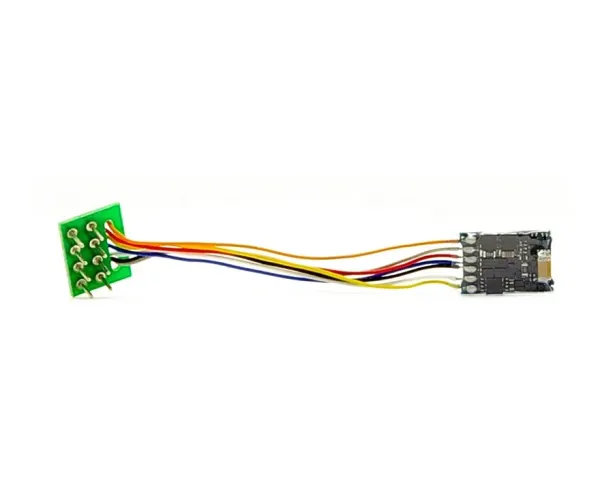

De LokPilot 5 Fx micro en zijn "tweeling", de LokPilot 5 Fx micro DCC, zijn extreem kleine functiedecoders met een afmeting van slechts 8,0 mm x 7,0 mm en een dikte van slechts 2,4 mm (2,9 mm bij de condensator). Ze worden gebruikt in alle modelvoertuigen van schaal N tot en met H0 die geen motoruitgang hebben, maar wel de mogelijkheid vereisen om lichteffecten aan te sturen.

LokPilot 5 Fx micro-decoders worden altijd geleverd met een 8-pins interface.

Bedrijfsmodi

De LokPilot 5 Fx micro is een echte multiprotocol-decoder. Hij ondersteunt het DCC-dataformaat, evenals Motorola® en Selectrix®. In DCC-formaat zijn 14 tot 128 snelheidsstappen standaard, evenals 2- en 4-cijferige adressen en tot 32 functies. Dankzij RailComPlus® registreren de decoders zich volledig automatisch bij een compatibel digitaal commandostation. Het ondersteunt alle DCC-programmeermodi en dankzij RailCom® kunnen CV-waarden op het hoofdspoor worden uitgelezen met compatibele besturingseenheden. Hulpregisters zijn beschikbaar voor besturingseenheden die alleen CV's 1-255 kunnen programmeren. Motorola®-gebruikers profiteren van maximaal 28 snelheidsstappen met 255 adressen. Drie extra Motorola®-adressen maken het mogelijk om 16 functies te activeren. Een ingebouwde programmeermodus maakt ook herprogrammering mogelijk met de beproefde besturingseenheid 6021.

De LokPilot 5 Fx DCC gebruikt alleen het DCC-protocol, maar kan ook automatisch worden geregistreerd bij compatibele besturingseenheden met RailComPlus®.

De LokPilot 5 Fx microdecoder herkent Märklin®-remsecties, ZIMO® HLU/ZACK-commando's en het Lenz® ABC-systeem. Remmen met DCC-remmodules of gelijkspanning is ook mogelijk. Bovendien stopt de decoder wanneer een Selectrix®-remdiode aanwezig is. Een ABC-pendeltreinsysteem maakt automatisch pendelen tussen twee stations mogelijk. Dit is ook belangrijk in combinatie met een functiedecoder om de stuurwagen en de motorwagen te synchroniseren.

De LokPilot 5 Fx-decoder kan worden gebruikt op analoge DC-banen.

De decoder schakelt volledig automatisch tussen de bedrijfsmodi. In de meeste gevallen hoeven er geen instellingen te worden aangepast.

Functies

De LokPilot 5 Fx micro en LokPilot 5 Fx micro DCC zijn uitgerust met een verrassend groot aantal functie-uitgangen. Er zijn zes versterkte functie-uitgangen, elk met een uitgangsstroom van 180 mA, evenals twee logische uitgangen voor servo's of SUSI (Susi). De helderheid van elke uitgang kan afzonderlijk worden ingesteld.

Betrouwbaarheid

Een PowerPack kan worden aangesloten op de LokPilot 5 Fx micro en LokPilot 5 Fx micro DCC om vuile spoorsecties te overbruggen.

Beveiliging

De uitgangen zijn uiteraard beveiligd tegen overbelasting. We willen dat u zo lang mogelijk plezier heeft van uw decoder.

Varaianten

Technische wijzigingen en vergissingen voorbehouden.
